Fabricación de Neones para MiniZ

Neones por Terere:

Material necesario:

-         2 boli bic (a poder ser del modelo médium, que no se le quita el tapón)
-         2 led’s de alta luminosidad de 5mm (del color que mas nos guste)
-         2 resistencias de 150Ω (marrón verde marrón)
-         1 resistencia de 1kΩ (marrón negro rojo)
-         1 potenciómetro multivuelta de 50kΩ
-         1 condensador de 33uF (electrolítico)
-         1 condensador de 10nF (cerámico)
-         1 circuito integrado 555 (sale bastante barato)
-         1 zócalo de 16 pines
-         1 trozo de placa perforada para hacer circuitos electrónicos (que tenga 4 agujeros de ancho por 18 de largo, 350*150mm)
-         Cable de dos colores (yo he usado el cable de protoboard que por dentro solo lleva un único cable de acero, no muchos trenzados)
-         1 cutter
-         Superglue
-         Bicarbonato (el de cocina sirve perfectamente)
-         Estaño (con el de 1mm vas sobrado)
-         1 mechero
-         Alcohol (de farmacia)
-         1 soldador y 1 desoldador (por si la cagas)
-         1 poco de paciencia
-         1 rotulador permanente o algo para hacer una marca visible

Los neones:

-         Para empezar medimos el trozo de chasis del coche:

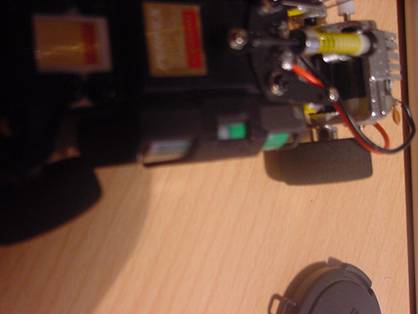

Donde irán acoplados los neones (que es donde van las pilas) como en la foto:

En un mr01 es de 500mm aprox.

Cogemos el boli bic (que conste que no me pagan) y medimos des de el culo hasta que tengamos la medida deseada, lo marcamos y por allí es por donde cortaremos. Como estos bolígrafos se deshacen rápidamente no tendremos ningún problema para cortarlos con el cuter calentado con el mechero (intentad que el corte sea lo más perpendicular posible para que después el led no quede torcido). Una vez hecho esto sacamos el trocito de tubo de tinta que se nos habrá quedado dentro y pulimos los bordes del boli para que quede un trabajo fino y para que quepa en el interior del tubo el led. (la tinta no la tiréis si no queréis).

Ahora si el boli que estas usando es el modelo clásico de boli bic y no el medium (que lo pone en el costado del bolígrafo) tendréis que cerrar el culo con un poco de superglue para que no se salga después el alcohol. Para darle más robustez mientras el pegamento aun este líquido tiradle bicarbonato y obtendréis una solución salina que parecerá una piedra.

Después de este paso rellenaremos el tubo del boli bic con alcohol (yo le tire unas gotitas de tinta negra para que este quedara en un tono liloso y para jugar con el color también le añadí unas gotitas de agua, esto es opcional totalmente).

Bien ahora introducimos el led dentro del tubo y el excedente de líquido saldrá, os recomiendo que lo hagáis en la cocina o el baño.

Una vez hecho esto empapamos bien los laterales del led con superglue para que quede pegado al tubo por dentro e introducid el led. Haced un poco de presión e intentad que el led quede lo mas perpendicular posible. Como el led tiene una forma digamos de T añadimos mas superglue a la parte de arriba del led haciéndole el borde y mientras aun esta líquido le tiramos de nuevo bicarbonato intentando no manchar mucho la base de las patas del led.

Para terminar este paso ponemos el neón en posición vertical i comprobamos que no pierde líquido por ninguna parte.

En este punto ya casi tenemos los neones terminados ahora solo nos falta unir la resistencia a la pata mas corta del led, para ello la cortaremos por donde tiene una parte mas ancha (por donde se suele doblar el led) y cortamos una de las patillas de la resistencia por la mitad mas o menos y lo unimos con un poco de estaño.

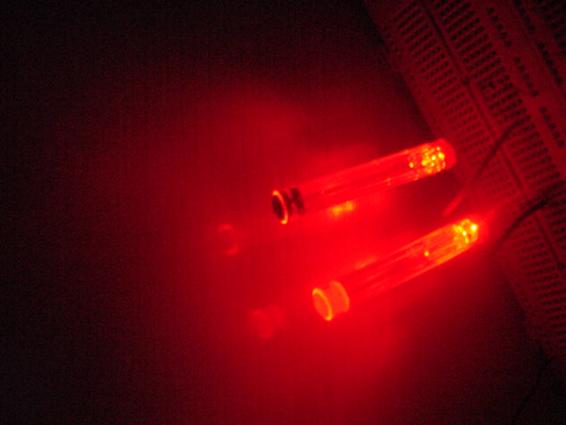

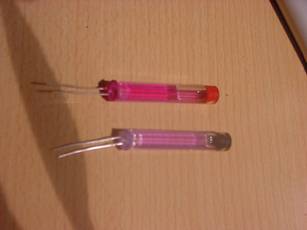

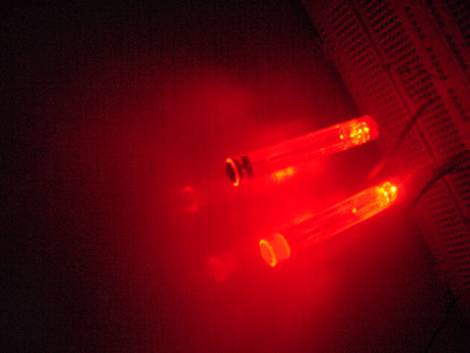

Y ya tenemos nuestros neones terminados.

La electrónica:

-         Aquí os explicare como he hecho el circuito que hace que parpadee conocido como multivibrador o circuito aestable.

Este circuito se basa en un circuito integrado el 555, muy utilizado en electrónica y en la carga y la descarga de los condensadores.

Lo que realmente nos interesa es esto:

Este es el esquema de nuestro circuito electrónico (diseñado para 4 neones en un principio) donde las R son resistencias las D, son diodos aunque en nuestro caso serán leds y las C serán los condensadores.

Primero empezaremos calculando el valor de nuestra resistencia de carga (R5…R8), sale de esta equacion:

ID= Intensidad que passa por el diodo

Vcc= Voltaje de alimentación

VD= Voltaje que cae en el diodo

Rc= Resistencia de carga

(yo quise que en mi diodo pasaran 20mA y sabia que lo alimentaba a unos 5V y que la tensión que caía en mi diodo era de 1.6V porque eran rojos, con lo que despejé Rc y la encuentras fácilmente).

Como veis el chip tiene 8 patas y yo os he dicho q usaríamos un zócalo de 16. ¿Por que? Porque montaremos los condensadores y la resistencia de 1k en el mismo zocalo con el fin de reducir el tamaño.

Si cogemos nuestro trozo de placa perforada i ponemos el zócalo en la parte inferior izquierda, nos quedaran a la derecha 2*4 agujeros que será donde pondremos el potenciómetro. (recordad que un C cerámico no tiene polaridad y que un C electrolítico viene indicada la patilla negativa con una franja de otro color al de la mayoría del condensador).

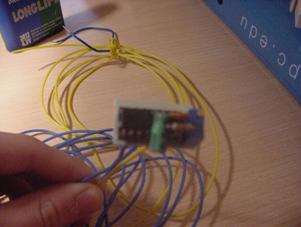

Aunque se ve un poco borrosa es para que os hagáis una idea.

Y lo que queda ya solo es ponerse a soldar siguiendo el esquema de más arriba o el adjunto que es más grande.

-         Aquí tenéis unas fotos del coche con los neones, aunque todavía coge la tensión de una pila y los neones no están sujetos. Cuando sepa como sujetarlos lo comentare en el foro de http://minizz.com

si le falta una luz al coche es que estoy arreglando la carrocería también


Esquema:

Agregado: February 6th 2005
Moderador: Terere
